Замеры эффективности вентиляционных систем

Производственный контроль, который заключается в проверке эффективности функционирования вентиляционной системы, является одним из главных условий грамотной эксплуатации такого рода оборудования. Необходимость выполнения данных работ предусматривается СНиП 3.05.01-85, а также стандартом 12.4.021-75. Осмотры и проверки оборудования осуществляются в соответствии с графиком, составляемым администрацией конкретного предприятия. Профилактические осмотры оборудования проводятся ежедневно, а их результаты заносятся в специальный журнал.

Необходимость в проверке систем вентиляции

Самостоятельно выявить неэффективность вентиляционной системы зачастую бывает довольно сложно. На первый взгляд, оборудование работает без сбоев, однако при этом плохо вытягивает отработанный воздух либо, наоборот, подает недостаточно свежего. Жильцы современных домов, которые оснащаются центральной системой вентиляции и кондиционирования могут иметь жалобы на головные боли, общее ухудшение самочувствия и бессонницу. Причина этих недугов зачастую кроется в неэффективной работе данной системы.

Промышленные объекты выделяют в воздух пыль, тепловую энергию, зловонные или даже ядовитые испарения. Поэтому корректная работа системы вентиляции в производственном цеху имеет большое значение. Некачественно удаленные с рабочего места вредные выделения могут привести к несчастным случаям на производстве, появлению у работников профессиональных заболеваний, а иногда и к гибели. Визуальный способ проверки правильной работы вентиляции, как правило, не отличается достаточной эффективностью.

Контроль эффективности системы вентиляции необходим также перед визитом сотрудников санитарно-эпидемиологической станций.

Задачи проверок вентиляционных систем

Промышленная вентиляционная установка представляет собой достаточно сложное оборудование. Это сочетание высокотехнологичной электроники и механики, включающей множество компонентов. Оценить правильность работы системы вентиляции без специалистов практически невозможно. При такой проверке часто обнаруживаются неисправности, которые влекут за собой травмирование и прочие нежелательные ситуации. Проверка призвана выявить, правильно ли произвели расчет вентиляции на этапе проектирования, справляется ли она со своей нагрузкой и способна ли поддерживать требуемую тягу.

Главная задача замеров параметров работы вентиляционной системы заключается в определении показателей потери давления в шахтах и системе, а также расхода воздуха.

Контроль эффективности вентиляционной системы выполняет лицензированная инспекция. Предприятие-заказчик выделяет из своего штата специалиста, который хорошо знает конструкцию системы и точки расположения основных элементов. Если предприятие имеет больше десятка вентустановок, тогда понадобится участие электрика. На основании полученных данных оформляются таблицы кратности воздухообмена цехов и акт обнаруженных неполадок. Многие лаборатории сразу предлагают заказчику смету работ по ликвидации несоответствий и повышению эффективности вентиляционной системы.

Периодичность проведения работ

Инструментальную проверку эффективности систем вентиляций и шахт проводят:

- раз в месяц – для помещений с классом I-II;

- раз в год – для помещений, оборудованных приточно-вытяжными системами;

- раз в 3 года – для помещений с механической или естественной общеобменной системой.

Контроль эффективности работы вентсистем – это комплекс лабораторных и инструментальных измерений.

Проверку вентиляции осуществляют замерами скорости движения воздушных масс в воздуховодах и вентканалах, а также расчетом кратности воздухообмена. Результаты замеров могут быть повышенными или пониженными, что одинаково свидетельствует о неэффективной вентиляции.

Проверочные мероприятия

1. Контроль естественной вентиляционной системы. Выполняется на стадии ввода здания в эксплуатацию. Полученные результаты оформляются в виде акта первичного обследования.

2. При проверке искусственной вентиляционной системы контролируется работоспособность и состояние всех компонентов вытяжной, приточной или смешанной вентиляции. Результаты вносятся в протокол замеров. Клиенту выдают паспорт вентиляции, а также заключение о ее соответствии либо несоответствии нормам проектирования.

Зачастую энергоэффективность системы вентиляции проверяется в 2 этапа.

На 1-ой стадии обнаруживают наиболее явные недостатки:

- негерметичность воздуховодов и корпусов;
- повреждения гибких элементов;
- недостающее количество приводных ремней;
- разбалансировка вентиляторов.

Любые недостатки вносят в дефектную ведомость. После их устранения выполнятся 2-ой этап: инструментальный контроль системы.

Иногда (если невозможно за короткий период времени устранить все несоответствия) проверка осуществляется в 1 этап. При этом все дефекты заносятся непосредственно в протокол замеров.

Ход работы по оценке эффективности вентиляционных систем

Чтобы оценить эффективность работы вентиляции производится ряд замеров:

- показатели микроклимата в помещениях (измерение уровня СО2);

- газовый и аэрозольный анализ состава воздуха внутри производственных помещений промышленных предприятий;

- аэродинамические испытания (методика изложена в ГОСТе 12.3.018-79).

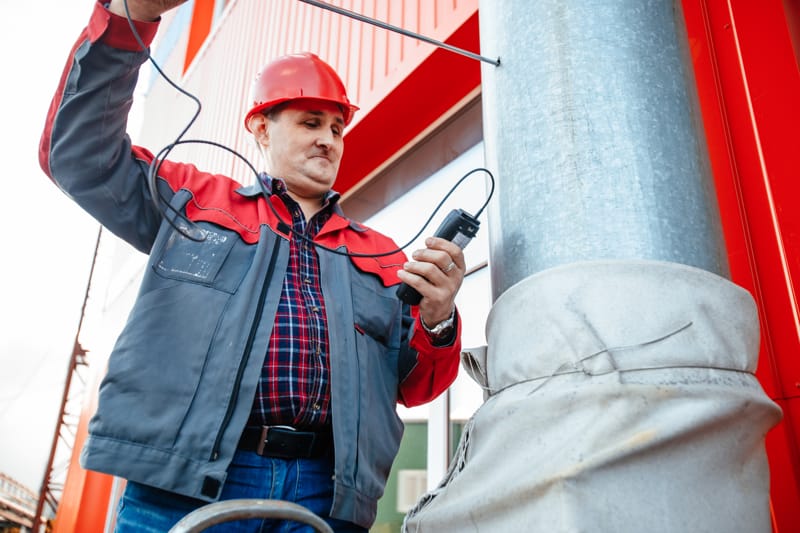

Все замеры параметров работы системы осуществляются сквозь пневмометрические отверстия, которые располагаются по наиболее вероятной оси симметрии потока воздуха в ответвлениях воздуховодов. В случае неправильного определения мест для замеров, погрешность подсчетов значительно повышается, делая их нецелесообразными.

С целью определения показателей воздуха берут его пробы в местах нахождения сотрудников в рабочее время. В каждом месте забора берут до 5 проб при помощи побудителей тяги или аспираторов.

Проведение инструментального контроля эффективности функционирования вентиляционной системы требует наличия следующего оборудования:

- фонарик;
- рулетка;
- термометр;

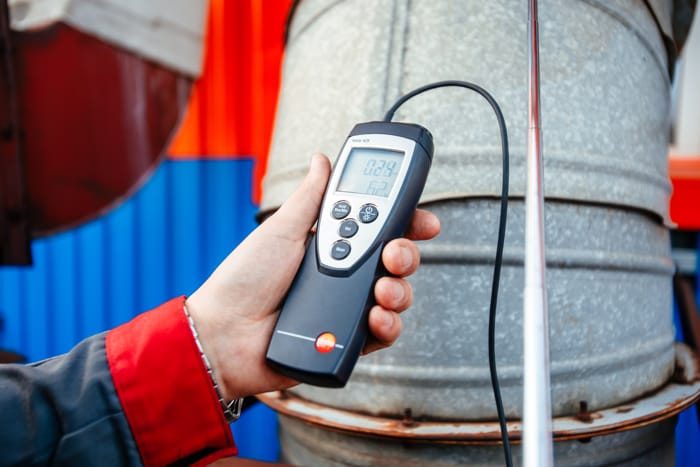

- дифференциальный манометр или микроманометр;
- анемометры с воронками;
- тахометр;
- пневмометрические трубки.

Все данные по результатам инструментальной проверки вентиляционной системы сводятся в одну общую таблицу. Многие компании оформляют сразу электронный вариант акта, поскольку расчеты эффективности вентиляционной системы выполняются компьютером с использованием специального программного обеспечения. Их сотрудники могут в телефонном режиме посоветовать как самостоятельно проверить вентиляцию в частном доме или в квартире.

Контроль вентиляции без использования приборов

Случается, что на практике приходится проводить проверку эффективности вентиляции бесприборным способом.

Работа вытяжного вентилятора может быть проверена при помощи листа бумаги. Когда он держится на вентиляционной решетке, то это значит, что тяга присутствует. Однако это не совсем объективный метод. Листик на выходе канала может удерживаться разностью давлений в вентканале и помещении, создаваемой гравитационным напором, а не движением воздуха.

Следует учесть, что выполнение проверок описанным выше методом носит ориентировочный характер. Его результаты письменно не фиксируются и не могут быть использованы в расчетах эффективности вентиляции.

Расчет эффективности функционирования вентиляции

Основной параметр энергоэффективности вентиляции – коэффициент воздухообмена.

Он вычисляется по нижеследующей формуле:

К=(Тув-Тпв)\(Тов-Тпв),

в которой К – коэффициент энергоэффективности вентиляции, Тув – температура воздуха, удаляемого за пределы обслуживаемой зоны, Тов – температура воздуха внутри обслуживаемой зоны, Тпв – температура приточного воздуха.
